Автоматичні вимикачі – надійне рішення для захисту електричних мереж у житлових та промислових об’єктах. ABB автомат – це компактний пристрій з тепловим та електромагнітним розчеплювачами. Тепловий розчеплювач (біметалева пластина) спрацьовує під час перевантаження, нагріваючись і деформуючись. Електромагнітний розчеплювач миттєво відключає ланцюг у разі короткого замикання (соленоїд розмикає контакти за соті частки секунди – за 3-10 мілісекунд). Автоматичні вимикачі ABB встановлюють для запобігання пожежам, пошкодженням від перевантажень та коротких замикань – як у побутових щитках квартир (серії System Pro M compact S200 або доступна побутова серія Basic M), так і в розподільних шафах промислових підприємств (комерційна серія SH200L).
Принцип роботи ґрунтується на автоматичному розмиканні контактів у разі перевищення номінального струму, що забезпечує захист електропроводки та обладнання. Перш ніж купити автоматичний вимикач ABB, попередньо ознайомтеся з рекомендаціями щодо вибору пристрою.
Підбір автомата ABB за потужністю навантаження: покрокова інструкція
Підбір автоматичного вимикача за потужністю навантаження здійснюється з урахуванням особливостей напруги в електромережі. Для правильного вибору ABB автомата необхідно враховувати потужність у кВт та напругу мережі. Пам’ятайте головне правило електроізоляції: автомат підбирається насамперед під переріз проводу, а не під споживачі, щоб уникнути оплавлення ізоляції кабелю.
Придбання передбачає такий алгоритм дій:
- Визначте сумарну потужність навантаження (наприклад, 5 кВт для однофазної мережі 220 В або 15 кВт для трифазної мережі 380 В) – з урахуванням коефіцієнта одночасності ввімкнення приладів (зазвичай 0,7-0,8).
- Розрахуйте струм: для 220 В – I = P (Вт) / 220; для 380 В – I = P (Вт) / (1,732 × 380). Приклад: для 4,4 кВт (220 В) струм ≈ 20 А.
- Виберіть номінал автомата з запасом 10-25 % (стандартні значення: 16 А, 25 А, 32 А, 40 А, 63 А).
- Враховуйте характеристику та кількість полюсів (характеристика В – для освітлення та довгих ліній, С – для побутових розеток та стандартної техніки, D – для насосів і верстатів з високими пусковими струмами; 1P/2P для однофазних мереж 220 В і 3P/4P для трифазних 380 В).
Якщо ви плануєте купити автоматичний вимикач ABB, рекомендуємо звернутися до перевіреного магазину Voltmarket, де підберуть пристрій відповідно до ваших вимог і допоможуть укомплектувати розподільний щит сумісними шинами-гребінками, УЗО або дифавтоматами серії DSH201.
Коли потрібно замінити автоматичний вимикач електроенергії
Своєчасна заміна автоматичних вимикачів постійного струму – це насамперед питання безпеки електромережі в будинку чи на виробництві, що дозволяє запобігти аваріям, пожежам та пошкодженню обладнання.
Автомат відключення електроенергії з часом зношується, особливо це стосується тих пристроїв, які використовуються в сонячних системах, електромобілях та системах резервного живлення (де комутація постійного струму DC супроводжується сильною електричною дугою, яка випалює контакти набагато швидше, ніж у випадку змінного струму AC).
Оновлення пристрою необхідне в таких випадках:
- часте спрацьовування без видимого перевантаження (понад 5-10 разів на місяць) – свідчить про зношення біметалевої пластини або підгоряння силових контактів;
- видимі ознаки пошкодження: оплавлені контакти, тріщини на корпусі, запах гару;
- вік автомата перевищує 10-15 років (механізм зношується, знижується точність спрацьовування та слабшають пружини розчеплювача);
- невідповідність характеристик поточному навантаженню після модернізації системи;
- поява шуму, іскріння або нагрівання корпусу під час роботи вище 60-70 °C (вимірюється пірометром під навантаженням);
- після короткого замикання з високими струмами (понад 10 кА).

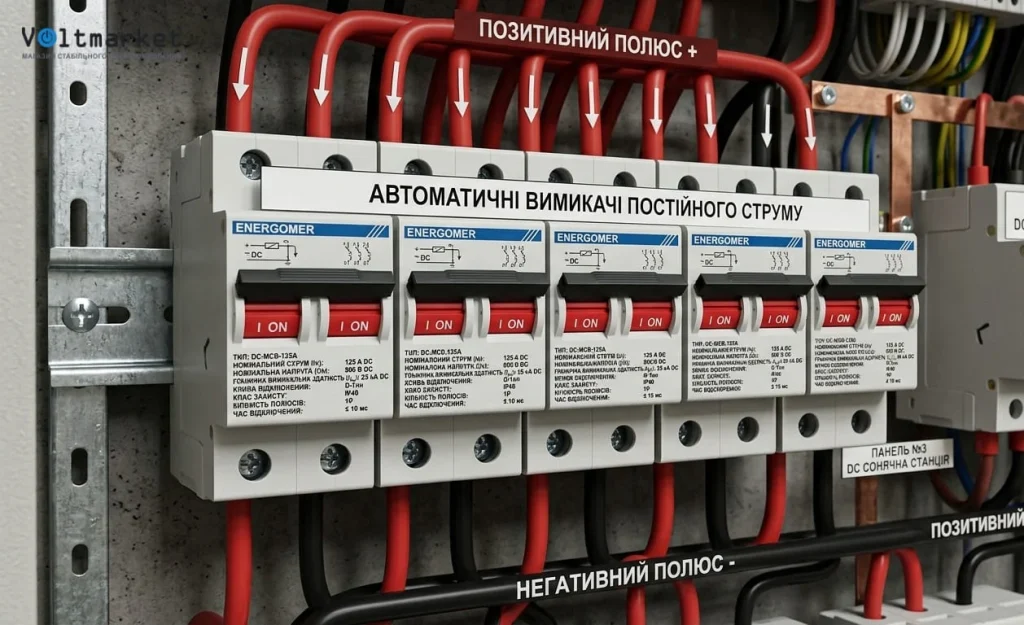

Автоматичні вимикачі постійного струму особливо чутливі до утворення дуги та потребують частішої перевірки (а також суворого дотримання полярності підключення «+» і «-», якщо автомат полярний). Серед найкращих моделей на сайті https://voltmarket.ua/ виділяються ABB SH200, S203 і Tmax (а для систем на сонячних батареях та акумуляторах – спеціалізовані DC-автомати серій S200M UC та E200).
Важливо проводити щорічний огляд автомата відключення електроенергії кваліфікованим електриком. Заміна на сучасні моделі ABB або аналогічні підвищує надійність обладнання. Не економте на безпеці – своєчасно проводьте технічне обслуговування, щоб уникнути непередбачених ситуацій.
Автор: Куртов Сергій Володимирович (Voltmarket).
